製品販売
製品販売
-

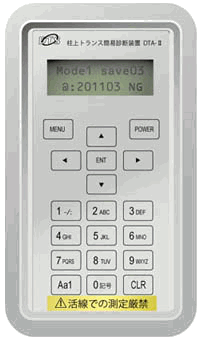

柱上トランス簡易診断装置（販売終了）
気中塩分モニタリング装置
～塩害・潮風害における環境因子の連続自動測定～
装置の特徴
気中塩分モニタリング装置は、塩分の付着をきらう精密機器や建築物、電気設備の周辺環境の気中塩分濃度を連続して測定できる装置で、大気中の塩分を捕集液に溶解し捕集液の電気伝導率変化から求めます。
測定データや運転状況は、データ通信により遠方で監視することができ、長期間無人運転が可能です。
注）気中塩分モニタリング装置は、一般財団法人電力中央研究所殿と弊社が共同で開発したものです。
（特許登録日2013年11月15日 特許第5409185号）
測定原理
- 大気中の塩分をミキシング部で捕集液に溶解します。
- 捕集液の電気伝導率の時間変化から気中塩分（等価塩分）濃度を算出します。
- 自動サンプリングされる捕集液を別途分析することにより溶解しているイオンの詳細を明らかにします。
装置の仕様
| 測定項目 | 電気伝導率、吸引空気量（気象データのオプション追加可能） |
|---|---|
| 大気捕集方法 | 循環ミキシング方式（大気吸引速度：10L/分、捕集液循環速度：22mL/分） |
| 捕集液量 | 150mL （光電式液面計により一定値に保持、捕集液槽、捕集管、送液管内の液量） |
| 測定範囲 | 電気伝導率（0～20μS/cmまたは0～200μS/cm） 吸引空気量（1.5～15L /分） |
| 測定条件 | 2分間隔で連続測定 |
| 動作監視 | 通信（１回/日）によるデータ収集、運転状況の遠方監視 |
| サンプリング | 等間隔で捕集液を6回分自動サンプリング 捕集液自動交換および自動洗浄機能 |
| データ表示 | 電気伝導率(μS/cm)、捕集液温度(℃)、吸引大気流速(L/分)、積算流量(L) |
| 電源 | 最大：500W、電源AC100V、5A コンセントから供給 |
| 装置寸法、重量 | 700W×400D×700H（単位mm）突起部を除く、70kg |
| 通信 | 携帯電話回線(データ転送数4ch)：基本通信方法 (※(株)NTTドコモと別途、通信契約が必要) LAN回線：要相談 (インターネット回線が接続できる環境が必要) |
販売価格
詳細はお問合せ下さい。
気中塩分モニタリング装置
～塩害・潮風害における環境因子の連続自動測定～
装置の特徴
気中塩分モニタリング装置は、塩分の付着をきらう精密機器や建築物、電気設備の周辺環境の気中塩分濃度を連続して測定できる装置で、大気中の塩分を捕集液に溶解し捕集液の電気伝導率変化から求めます。
測定データや運転状況は、データ通信により遠方で監視することができ、長期間無人運転が可能です。
注）気中塩分モニタリング装置は、一般財団法人電力中央研究所殿と弊社が共同で開発したものです。
（特許登録日2013年11月15日 特許第5409185号）
測定原理
- 大気中の塩分をミキシング部で捕集液に溶解します。
- 捕集液の電気伝導率の時間変化から気中塩分（等価塩分）濃度を算出します。
- 自動サンプリングされる捕集液を別途分析することにより溶解しているイオンの詳細を明らかにします。
装置の仕様
| 測定項目 | 電気伝導率、吸引空気量（気象データのオプション追加可能） |
|---|---|
| 大気捕集方法 | 循環ミキシング方式（大気吸引速度：10L/分、捕集液循環速度：22mL/分） |
| 捕集液量 | 150mL （光電式液面計により一定値に保持、捕集液槽、捕集管、送液管内の液量） |
| 測定範囲 | 電気伝導率（0～20μS/cmまたは0～200μS/cm） 吸引空気量（1.5～15L /分） |
| 測定条件 | 2分間隔で連続測定 |
| 動作監視 | 通信（１回/日）によるデータ収集、運転状況の遠方監視 |
| サンプリング | 等間隔で捕集液を6回分自動サンプリング 捕集液自動交換および自動洗浄機能 |
| データ表示 | 電気伝導率(μS/cm)、捕集液温度(℃)、吸引大気流速(L/分)、積算流量(L) |
| 電源 | 最大：500W、電源AC100V、5A コンセントから供給 |
| 装置寸法、重量 | 700W×400D×700H（単位mm）突起部を除く、70kg |
| 通信 | 携帯電話回線(データ転送数4ch)：基本通信方法 (※(株)NTTドコモと別途、通信契約が必要) LAN回線：要相談 (インターネット回線が接続できる環境が必要) |
販売価格
詳細はお問合せ下さい。
小型磁界測定器（TMM-Ⅱ）
～JIS C 1910に準拠した仕様の3軸低周波磁界測定器～
小型磁界測定器（TMM-Ⅱ）
弊社では、送電線や変電所などの電気設備周辺の現場測定の要望の高まりから、一般財団法人電力中央研究所の研究成果を基に、現場で容易にX、Y、Z各軸の磁界測定値と合成値をリアルタイムに把握できる小型磁界測定器TMM-1を1997年に製品化し、多くのユーザーに利用されてまいりましたが、この後継器として、TMM-1の使い勝手の良さを更に進化させ、軽量化と省電力、測定範囲の拡大等を図るとともに、X軸の磁界波形を表示する新機能を搭載し、現場における利便性を更に向上したTMM-Ⅱの販売を開始いたしました。送変電設備や配電設備周辺ならびに家電製品等の電磁界環境の測定に広くご活用下さい。
主な特徴
- 小型の3軸空心同心コイルをセンサーに内蔵していますので、空間のどの方向からの磁界でも正確な測定が可能です。
- 3軸のセンサー位置をパネル面の磁界成分マークに表示しました。
- 各軸（X、Y、Z）の磁界測定値と合成値を同時に一括表示しますので測定が容易です。
- 磁界測定範囲は0.01マイクロテスラから625マイクロテスラです。
- 測定レンジはオートレンジですので操作性に優れています。
- 測定周波数帯は40ヘルツから1,000ヘルツで、偏差は±2％以内です。
- X軸の磁界波形を表示する新しい機能を追加いたしました。

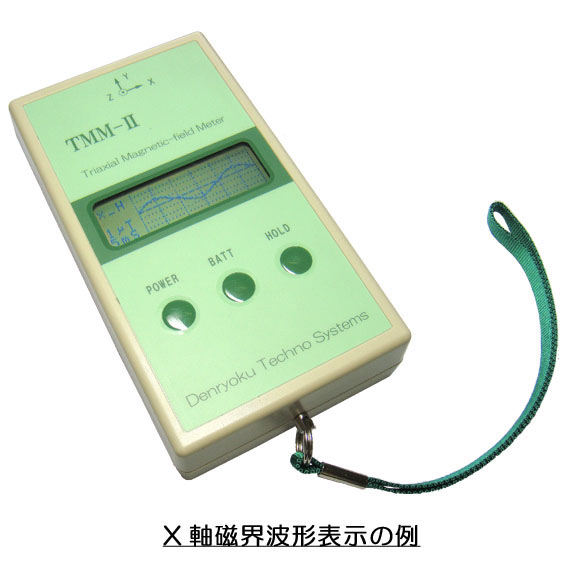

X軸磁界波形表示例はこちら - 各軸の測定値や磁界波形の読み取りに便利なホールド機能付きです。
- 大きさはTMM-1と同じく小型で、省電力化と軽量化が図られています。
- オートパワーオフ機能により、切り忘れによる電池の消耗を防止します。
- IEC 61786（JIS C 1910）に準拠した試験方法による試験成績書を添付いたします。
主な仕様
| センサー | 3軸空心同心コイル |
|---|---|
| 周波数特性 | 40Hz～1000Hz（±2%以内） |
| 測定範囲 | 0.01～625μT（0.1mG～6.25G）（4レンジ自動切替） (1) 5μTレンジ 分解能：0.01μT（0.1mG） (2) 25μTレンジ 分解能：0.05μT（0.5mG） (3) 125μTレンジ 分解能：0.25μT（2.5mG） (4) 625μTレンジ 分解能：1.25μT（12.5mG） 注：1μT＝10mG |
| 磁界測定確度 | ±2%以内（50Hz、60Hz） |
| 表示内容 | (1) 各軸の真の実効値と合成値またはX軸の磁界波形 (2) バッテリー残量表示 (3) MEASまたはHOLD（測定時の値かホールド中の値かを表示します） （X軸波形表示モードでは測定時はx_M、ホールド中はx_Hを表示） |
| X軸磁界波形表示機能 | (1) 縦軸：1/2/5/10/25/50/125/250μT/Div （8レンジ自動切替） 表示幅；±3Div（6/12/30/60/150/300/750/1500μTp-p/フルスケール） (2) 横軸：5ms/Div 表示幅；6Div（30ms）（50Hz：1.5cycle分、60Hz：1.8cycle分） (3) 観測周波数範囲：およそ30 Hz～250 Hz |
| 表示更新間隔 | 1秒（測定値ならびに波形表示） |
| 電源 | 006P型9Vアルカリ電池 1個 （連続使用時間：約28時間） |
| パワーオフ | オートパワーオフ機能により電池の消耗を防止します |
| 本体寸法 | 80mm（W）×34mm（H）×145mm（D） |
| 本体重量 | 240g（電池を含む） |
| 使用環境 | 温度：0～40℃ 相対湿度：90%以下 （結露なきこと） |
| 付属品 | ソフトケース、ストラップ、006P型アルカリ電池、取扱説明書 |
| その他 | 試験成績書、検査成績書および検査証明書（シール）を添付いたします。 |
※本仕様・性能等については改良のため、予告なく変更することがあります。
- 販売価格：オープンプライス
- 納 期：ご注文後約１週間（ご注文の状況によりもう暫く日数を頂く場合がございます）
- 商用周波数50Hzまたは60Hzを中心とした狭帯域専用器TMM-Ⅱ-NB50またはTMM-Ⅱ-NB60もあります。
小型磁界測定器（TMM-Ⅱ）
～JIS C 1910に準拠した仕様の3軸低周波磁界測定器～
小型磁界測定器（TMM-Ⅱ）
弊社では、送電線や変電所などの電気設備周辺の現場測定の要望の高まりから、一般財団法人電力中央研究所の研究成果を基に、現場で容易にX、Y、Z各軸の磁界測定値と合成値をリアルタイムに把握できる小型磁界測定器TMM-1を1997年に製品化し、多くのユーザーに利用されてまいりましたが、この後継器として、TMM-1の使い勝手の良さを更に進化させ、軽量化と省電力、測定範囲の拡大等を図るとともに、X軸の磁界波形を表示する新機能を搭載し、現場における利便性を更に向上したTMM-Ⅱの販売を開始いたしました。送変電設備や配電設備周辺ならびに家電製品等の電磁界環境の測定に広くご活用下さい。
主な特徴
- 小型の3軸空心同心コイルをセンサーに内蔵していますので、空間のどの方向からの磁界でも正確な測定が可能です。
- 3軸のセンサー位置をパネル面の磁界成分マークに表示しました。
- 各軸（X、Y、Z）の磁界測定値と合成値を同時に一括表示しますので測定が容易です。
- 磁界測定範囲は0.01マイクロテスラから625マイクロテスラです。
- 測定レンジはオートレンジですので操作性に優れています。
- 測定周波数帯は40ヘルツから1,000ヘルツで、偏差は±2％以内です。
- X軸の磁界波形を表示する新しい機能を追加いたしました。
X軸磁界波形表示例はこちら - 各軸の測定値や磁界波形の読み取りに便利なホールド機能付きです。
- 大きさはTMM-1と同じく小型で、省電力化と軽量化が図られています。
- オートパワーオフ機能により、切り忘れによる電池の消耗を防止します。
- IEC 61786（JIS C 1910）に準拠した試験方法による試験成績書を添付いたします。
主な仕様
| センサー | 3軸空心同心コイル |
|---|---|
| 周波数特性 | 40Hz～1000Hz（±2%以内） |
| 測定範囲 | 0.01～625μT（0.1mG～6.25G）（4レンジ自動切替） (1) 5μTレンジ 分解能：0.01μT（0.1mG） (2) 25μTレンジ 分解能：0.05μT（0.5mG） (3) 125μTレンジ 分解能：0.25μT（2.5mG） (4) 625μTレンジ 分解能：1.25μT（12.5mG） 注：1μT＝10mG |
| 磁界測定確度 | ±2%以内（50Hz、60Hz） |
| 表示内容 | (1) 各軸の真の実効値と合成値またはX軸の磁界波形 (2) バッテリー残量表示 (3) MEASまたはHOLD（測定時の値かホールド中の値かを表示します） （X軸波形表示モードでは測定時はx_M、ホールド中はx_Hを表示） |
| X軸磁界波形表示機能 | (1) 縦軸：1/2/5/10/25/50/125/250μT/Div （8レンジ自動切替） 表示幅；±3Div（6/12/30/60/150/300/750/1500μTp-p/フルスケール） (2) 横軸：5ms/Div 表示幅；6Div（30ms）（50Hz：1.5cycle分、60Hz：1.8cycle分） (3) 観測周波数範囲：およそ30 Hz～250 Hz |
| 表示更新間隔 | 1秒（測定値ならびに波形表示） |
| 電源 | 006P型9Vアルカリ電池 1個 （連続使用時間：約28時間） |
| パワーオフ | オートパワーオフ機能により電池の消耗を防止します |
| 本体寸法 | 80mm（W）×34mm（H）×145mm（D） |
| 本体重量 | 240g（電池を含む） |
| 使用環境 | 温度：0～40℃ 相対湿度：90%以下 （結露なきこと） |
| 付属品 | ソフトケース、ストラップ、006P型アルカリ電池、取扱説明書 |
| その他 | 試験成績書、検査成績書および検査証明書（シール）を添付いたします。 |
※本仕様・性能等については改良のため、予告なく変更することがあります。
- 販売価格：オープンプライス
- 納 期：ご注文後約１週間（ご注文の状況によりもう暫く日数を頂く場合がございます）
- 商用周波数50Hzまたは60Hzを中心とした狭帯域専用器TMM-Ⅱ-NB50またはTMM-Ⅱ-NB60もあります。

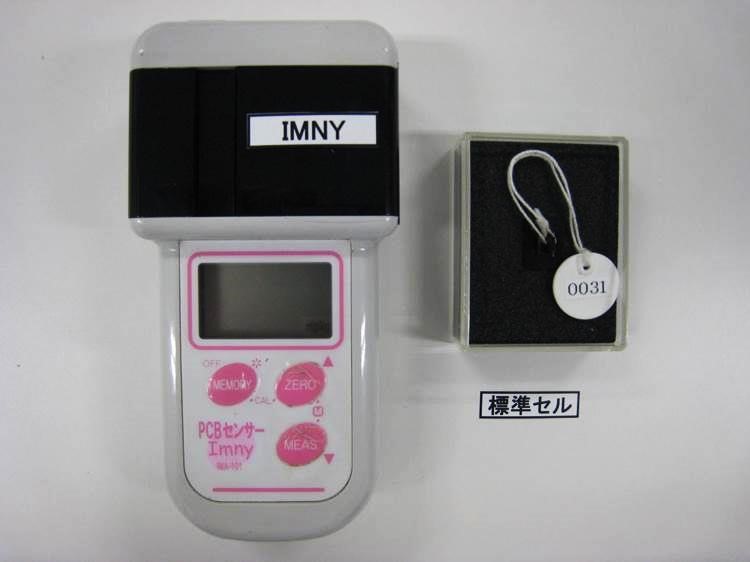

PCBバイオセンサーキット
概要
- 本キットは、一般財団法人電力中央研究所殿において開発されたPCB迅速判定法です。
（PCB測定キットは2017年4月より弊社が販売を委託されています。） - 本キットの技術は環境省の絶縁油中の微量PCBに関する簡易測定法マニュアルに採用されています。
（3.3.1 高濃度硫酸シリカゲルカラム/フロースルー式免疫測定法（イムノアッセイ）） - 本キットは抗原抗体反応の特徴である特異的な結合を用いた測定方法です。
特長
- 操作性： 特別な技術は必要なく、少し訓練することで誰でも同じ結果を出せます。
- スピード： 1検体あたり最短で2.5時間で測定でき、一日あれば卒業判定が可能です。
- スペース： 大型の分析機器を導入する必要がないため省スペースでの測定が可能です。
- 価格： 機器分析（ECD等）に比べ安価で設備導入のコストが低く抑えられます。

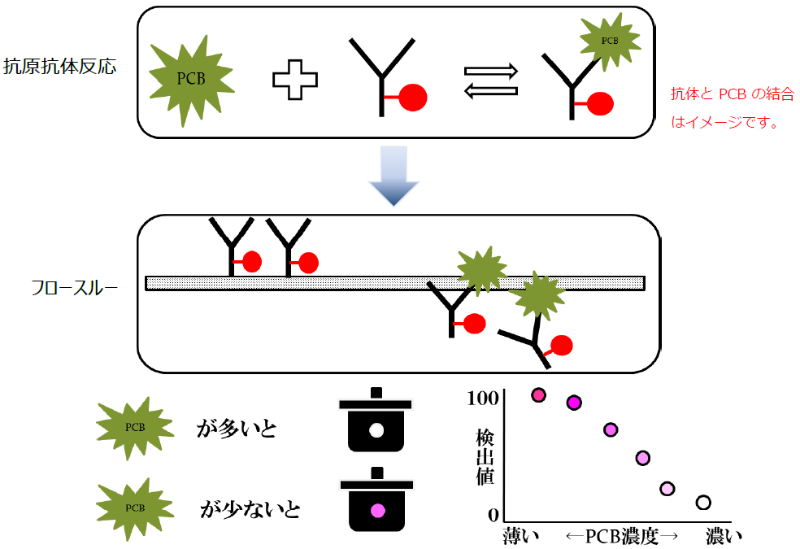

測定原理
実績
- 弊社が行う低濃度PCB汚染変圧器の無害化処理事業の工程管理に採用されています。
その他
- 基本的な測定方法の技術指導、サポートは弊社が行います。
- PCB測定キットの価格についてはお問い合わせください。
PCBバイオセンサーキット
概要
- 本キットは、一般財団法人電力中央研究所殿において開発されたPCB迅速判定法です。
（PCB測定キットは2017年4月より弊社が販売を委託されています。） - 本キットの技術は環境省の絶縁油中の微量PCBに関する簡易測定法マニュアルに採用されています。
（3.3.1 高濃度硫酸シリカゲルカラム/フロースルー式免疫測定法（イムノアッセイ）） - 本キットは抗原抗体反応の特徴である特異的な結合を用いた測定方法です。
特長
- 操作性： 特別な技術は必要なく、少し訓練することで誰でも同じ結果を出せます。
- スピード： 1検体あたり最短で2.5時間で測定でき、一日あれば卒業判定が可能です。
- スペース： 大型の分析機器を導入する必要がないため省スペースでの測定が可能です。
- 価格： 機器分析（ECD等）に比べ安価で設備導入のコストが低く抑えられます。
測定原理
実績
- 弊社が行う低濃度PCB汚染変圧器の無害化処理事業の工程管理に採用されています。
その他
- 基本的な測定方法の技術指導、サポートは弊社が行います。
- PCB測定キットの価格についてはお問い合わせください。
理化学実験キット
キット販売について
一般財団法人電力中央研究所殿は、各教育機関および外部機関・団体等に、エネルギー・環境に関する実験教室や講演等を行っております。
それらで行われている実験のうち、数種類の実験についてキット化したものを弊社が同研究所の販売許可を得て、これらを実験キットとして製造・販売しております。
これまで、 「モータの仕組みを知る」、 「発電の仕組みを知る」、および 「釣り糸で光ファイバーの仕組みを知る」の３種類について実験キットを販売しています。
さらに、上記３種類の実験キットに、2010年から「電気ブランコ実験キット」、「発電の仕組み実験キット ミニミニタイプ」、および「3D磁力線観測キット」を商品ラインナップに追加し、販売をしております。
なお、一般財団法人電力中央研究所殿が、実験教室や講演等において実施しているさまざまな実験の詳細な内容につきましては、同研究所の 「ここ・そこに電中研」をご覧下さい。
キットの種類
現在、弊社で販売している理化学実験キットは、「手作りモータ実験キット」、「電気ブランコ実験キット」、「発電の仕組み実験キット」、「釣り糸ファイバー実験キット」および「3D磁力線観測キット」の５種類でございます。
ご家庭ではお子様の夏の自由研究に、学校では理科の授業や実験に、企業では工作教室や各種イベントにそれぞれお使い頂けます。
手作りモータ実験キット
- 理科や物理の授業で「フレミング左手の法則*」（モータの原理）が理解出来ます。また、各種イベント等にも利用して頂けます。
- タイプは2種類あり、電池BOXにつけるリード線に違いがあります。詳細内容は下記お問い合わせ先までご連絡下さい。
*）モータの原理を示したもので、電流の向きと磁界の向きと、力の向きの関係を表わした法則
Aタイプ
単芯リード線
価格：550円（税込）
Bタイプ
みの虫ｸﾘｯﾌﾟ付リード線
価格：770円（税込）
※送料は別途頂きます。
電気ブランコ実験キット
- 上記キットと同様に、理科や物理の授業で「フレミング左手の法則」が理解出来ます。また、各種イベント等にも利用して頂けます。
- この実験キットでは、コイルがブランコのようにゆれることで、フレミング左手の法則が分かるようになっています。
価格：550円（税込）
※送料は別途頂きます。
発電の仕組み実験キット
- 発電のしくみ（フレミング右手の法則*）が理解できるキットです。中学校の理科や高校の物理授業に利用していただけます。
- タイプは２種類あり、エナメル線を押さえる厚紙の加工に違いがあります。詳細内容は下記お問い合わせ先までご連絡下さい。
*）発電の原理を示したもので、起電力(電磁誘導)の方向、磁界（磁場）の方向、運動(導体)の方向の関係を表わした法則
Aタイプ
厚紙加工（穴開け）無し
価格：2,420円（税込）
Bタイプ
厚紙加工（穴開け）済み
価格：2,750円（税込）
※送料は別途頂きます。
発電の仕組み実験キット 小型版
- 部品の一部を見直しして、キットの小型化を図ったものです。
- 上記製品と同様に、発電のしくみ（フレミング右手の法則）が理解できるキットです。中学校の理科や高校の物理授業に利用していただけます。
厚紙加工（穴開け）済み
価格：1,650円（税込）
※送料は別途頂きます。
発電の仕組み実験キット ミニミニタイプ
- 上記小型版の部品の一部を見直しして、さらにキットの小型化を図ったものです。
- 上記2種類の製品と同様に、発電のしくみ（フレミング右手の法則）が理解できるキットです。中学校の理科や高校の物理授業に利用していただけます。
厚紙加工（穴開け）済み
価格：990円（税込）
※送料は別途頂きます。
釣り糸ファイバー実験キット
- 発光ダイオードと釣り糸を用い、高速で大容量の情報を伝達できる光ファイバーの仕組みを学ぶための実験キットです。
- 学校の授業だけでなく、各種イベント等にも利用していただいており、お客様から好評でございます。また、飾り的なものとしても最適です。
価格：550円（税込）
※送料は別途頂きます。
釣り糸ファイバー実験キット イルミネーション版
- 光の三原色（赤、緑、青）と集積回路を用いて、色が周期的に変わっていく様子を楽しむイルミネーション版です。
- 学校の授業だけでなく、各種イベント等にも利用いただいており、こちらもお客様から好評でございます。また、お部屋のインテリアグッズに加えるのも最適です。
価格：660円（税込）
※送料は別途頂きます。
3D磁力線観測キット
- 磁力線という目に見えない力を実際に目に見える形で学ぶための実験キットです。
- この実験キットでは、試験管の中にある磁石に砂鉄が引きつけられ、磁力線に沿って模様を描いていく様子が、立体的に観察できます。
※ボトルに入れるPVA洗濯糊は別売りです。
価格：1,100円（税込）
※送料は別途頂きます。
実験キット開発 一般財団法人電力中央研究所
製造・販売 株式会社 電力テクノシステムズ
理化学実験キット
キット販売について
一般財団法人電力中央研究所殿は、各教育機関および外部機関・団体等に、エネルギー・環境に関する実験教室や講演等を行っております。
それらで行われている実験のうち、数種類の実験についてキット化したものを弊社が同研究所の販売許可を得て、これらを実験キットとして製造・販売しております。
これまで、 「モータの仕組みを知る」、 「発電の仕組みを知る」、および 「釣り糸で光ファイバーの仕組みを知る」の３種類について実験キットを販売しています。
さらに、上記３種類の実験キットに、2010年から「電気ブランコ実験キット」、「発電の仕組み実験キット ミニミニタイプ」、および「3D磁力線観測キット」を商品ラインナップに追加し、販売をしております。
なお、一般財団法人電力中央研究所殿が、実験教室や講演等において実施しているさまざまな実験の詳細な内容につきましては、同研究所の 「ここ・そこに電中研」をご覧下さい。
キットの種類
現在、弊社で販売している理化学実験キットは、「手作りモータ実験キット」、「電気ブランコ実験キット」、「発電の仕組み実験キット」、「釣り糸ファイバー実験キット」および「3D磁力線観測キット」の５種類でございます。
ご家庭ではお子様の夏の自由研究に、学校では理科の授業や実験に、企業では工作教室や各種イベントにそれぞれお使い頂けます。
手作りモータ実験キット
- 理科や物理の授業で「フレミング左手の法則*」（モータの原理）が理解出来ます。また、各種イベント等にも利用して頂けます。
- タイプは2種類あり、電池BOXにつけるリード線に違いがあります。詳細内容は下記お問い合わせ先までご連絡下さい。
*）モータの原理を示したもので、電流の向きと磁界の向きと、力の向きの関係を表わした法則
Aタイプ
単芯リード線
価格：550円（税込）
Bタイプ
みの虫ｸﾘｯﾌﾟ付リード線
価格：770円（税込）
※送料は別途頂きます。
電気ブランコ実験キット
- 上記キットと同様に、理科や物理の授業で「フレミング左手の法則」が理解出来ます。また、各種イベント等にも利用して頂けます。
- この実験キットでは、コイルがブランコのようにゆれることで、フレミング左手の法則が分かるようになっています。
価格：550円（税込）
※送料は別途頂きます。
発電の仕組み実験キット
- 発電のしくみ（フレミング右手の法則*）が理解できるキットです。中学校の理科や高校の物理授業に利用していただけます。
- タイプは２種類あり、エナメル線を押さえる厚紙の加工に違いがあります。詳細内容は下記お問い合わせ先までご連絡下さい。
*）発電の原理を示したもので、起電力(電磁誘導)の方向、磁界（磁場）の方向、運動(導体)の方向の関係を表わした法則
Aタイプ
厚紙加工（穴開け）無し
価格：2,420円（税込）
Bタイプ
厚紙加工（穴開け）済み
価格：2,750円（税込）
※送料は別途頂きます。
発電の仕組み実験キット 小型版
- 部品の一部を見直しして、キットの小型化を図ったものです。
- 上記製品と同様に、発電のしくみ（フレミング右手の法則）が理解できるキットです。中学校の理科や高校の物理授業に利用していただけます。
厚紙加工（穴開け）済み
価格：1,650円（税込）
※送料は別途頂きます。
発電の仕組み実験キット ミニミニタイプ
- 上記小型版の部品の一部を見直しして、さらにキットの小型化を図ったものです。
- 上記2種類の製品と同様に、発電のしくみ（フレミング右手の法則）が理解できるキットです。中学校の理科や高校の物理授業に利用していただけます。
厚紙加工（穴開け）済み
価格：990円（税込）
※送料は別途頂きます。
釣り糸ファイバー実験キット
- 発光ダイオードと釣り糸を用い、高速で大容量の情報を伝達できる光ファイバーの仕組みを学ぶための実験キットです。
- 学校の授業だけでなく、各種イベント等にも利用していただいており、お客様から好評でございます。また、飾り的なものとしても最適です。
価格：550円（税込）
※送料は別途頂きます。
釣り糸ファイバー実験キット イルミネーション版
- 光の三原色（赤、緑、青）と集積回路を用いて、色が周期的に変わっていく様子を楽しむイルミネーション版です。
- 学校の授業だけでなく、各種イベント等にも利用いただいており、こちらもお客様から好評でございます。また、お部屋のインテリアグッズに加えるのも最適です。
価格：660円（税込）
※送料は別途頂きます。
3D磁力線観測キット
- 磁力線という目に見えない力を実際に目に見える形で学ぶための実験キットです。
- この実験キットでは、試験管の中にある磁石に砂鉄が引きつけられ、磁力線に沿って模様を描いていく様子が、立体的に観察できます。
※ボトルに入れるPVA洗濯糊は別売りです。
価格：1,100円（税込）
※送料は別途頂きます。
| 実験キット開発 | 一般財団法人電力中央研究所 |
| 製造・販売 | ㈱電力テクノシステムズ |

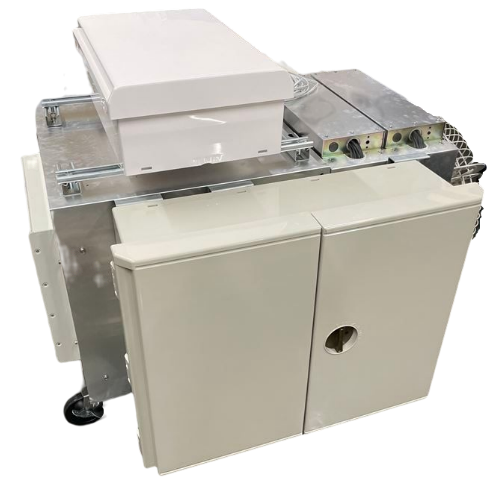

試験用抵抗負荷装置
概要
試験用抵抗負荷装置は、太陽光発電システム等のパワーコンディショナにおいて、単独運転防止機能試験時の潮流バランスの調整または逆潮流防止用負荷として使用することを目的としています。
最大負荷容量は21.8kWで一般的な家庭用パワーコンディショナ（4kW相当）では5台並列運転まで対応可能です。
特長
- 試験電圧にあわせて、三相、単相を切り替えることが可能です。
- 三相電源を用いた試験の場合は、各相の負荷量を個別に設定し、負荷不平衡状態を発生させることも可能です。
- 抵抗焼損防止の安全機構として、冷却ファンが投入されていないと負荷が入らない、抵抗の温度が一定以上になった場合は強制的に電源を落とすという２つの機構を取り付けています。
- スイッチは有線、無線の２パターンのご用意ができます。
- 有線スイッチは10ｍのケーブルが接続されていますが、延長ケーブルにより最大20mまで延長可能です。
- 無線スイッチは無線LANの通信範囲内に限りますが、中継器を介することで距離の延長は可能です。
仕様
試験相数 |
単相２線式、三相３線式（△結線） |
試験電圧 |
単相２線式 AC200V 三相３線式 AC200V |
周波数 |
50Hz |
負荷容量 |
21,800W |
容量選択 |
単相時 1,666W×12+300W×3+150W×3 +80W×3+40W×3+20W×3+10W×3 三相時（記載の1/3の容量を各相選択可） 5,000W×4+900W×1+450W×1 +240W×1+120W×1+60W×1+30W×1 |
冷却方式 |
強制風冷方式 |
設置方式 |
屋内設置、キャスター付き |
外形寸法 |
1,167mm（W）×1,386mm（D）×998mm（H） |
質量 |
約200㎏ |

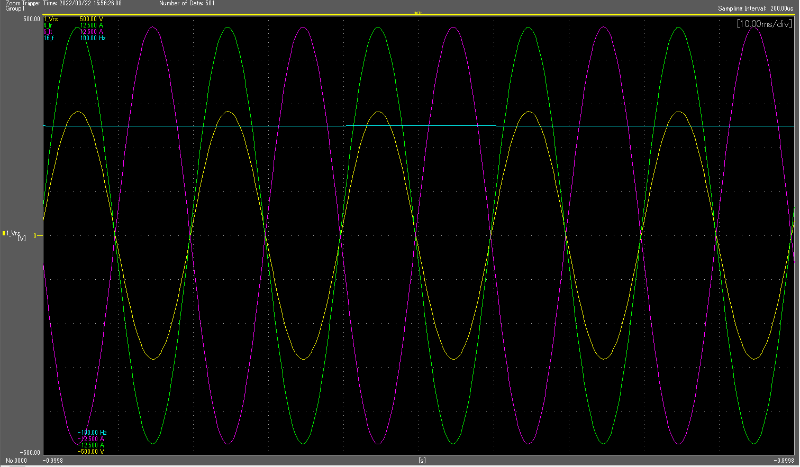

波形例
販売価格
ご要望に応じてカスタマイズ可能ですので、詳細はお問い合わせ下さい。
納期は仕様に応じて変更になる場合がありますので、詳細はお問い合わせ下さい。
試験用抵抗負荷装置
概要
試験用抵抗負荷装置は、太陽光発電システム等のパワーコンディショナにおいて、単独運転防止機能試験時の潮流バランスの調整または逆潮流防止用負荷として使用することを目的としています。
最大負荷容量は21.8kWで一般的な家庭用パワーコンディショナ（4kW相当）では5台並列運転まで対応可能です。
特長
- 試験電圧にあわせて、三相、単相を切り替えることが可能です。
- 三相電源を用いた試験の場合は、各相の負荷量を個別に設定し、負荷不平衡状態を発生させることも可能です。
- 抵抗焼損防止の安全機構として、冷却ファンが投入されていないと負荷が入らない、抵抗の温度が一定以上になった場合は強制的に電源を落とすという２つの機構を取り付けています。
- スイッチは有線、無線の２パターンのご用意ができます。
- 有線スイッチは10ｍのケーブルが接続されていますが、延長ケーブルにより最大20mまで延長可能です。
- 無線スイッチは無線LANの通信範囲内に限りますが、中継器を介することで距離の延長は可能です。
仕様
試験相数 |
単相２線式、三相３線式（△結線） |
試験電圧 |
単相２線式 AC200V 三相３線式 AC200V |
周波数 |
50Hz |
負荷容量 |
21,800W |
容量選択 |
単相時 1,666W×12+300W×3+150W×3 +80W×3+40W×3+20W×3+10W×3 三相時（記載の1/3の容量を各相選択可） 5,000W×4+900W×1+450W×1 +240W×1+120W×1+60W×1+30W×1 |
冷却方式 |
強制風冷方式 |
設置方式 |
屋内設置、キャスター付き |
外形寸法 |
1,167mm（W）×1,386mm（D）×998mm（H） |
質量 |
約200㎏ |
波形例
販売価格
ご要望に応じてカスタマイズ可能ですので、詳細はお問い合わせ下さい。
納期は仕様に応じて変更になる場合がありますので、詳細はお問い合わせ下さい。
© 2017 Electric Power Engineering Systems Co. Ltd.
